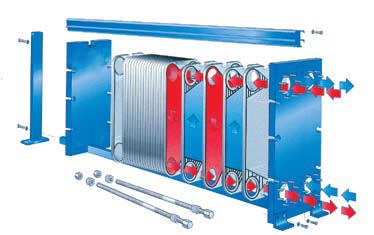

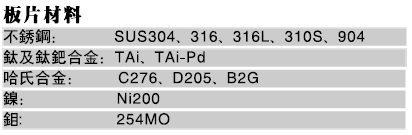

派斯特板式熱交換器是由一組波紋金屬板所組成;板上有孔,提供傳熱的兩種液體通過。金屬板片安裝在固定端板和活動端板的框架內,並用夾緊螺絲夾緊。板片上裝有密封墊片,將流體通道密封,並且引導流體交替地流至各自的通道內。流體的流量、物理性質、壓力降和溫度差決定板片的數量及尺寸,流體的化學性能、腐蝕特性決定板片及墊片的材質,不同的波紋板結構設計不僅提高了紊流程度,並且形成許多支撐點,足以承受流體間的壓力差。
金屬板和活動端板安裝在懸掛樑上,並由下導桿定位,而桿端則固定在支撐柱上,但如果其中一種液體或兩種液體在熱交換器內不止通過一次,則接口應開在固定板和活動端板上。
冷凝器板型 |
自由流板型 |
小角度 |
大角度 |
小阻力板型 |
板片波紋角度大小的合理搭配,可以大大提高單位熱交換面積的效果、調節流體的阻力、節省熱交換面積,可有效降低投資成本,縮短投資回收時間。

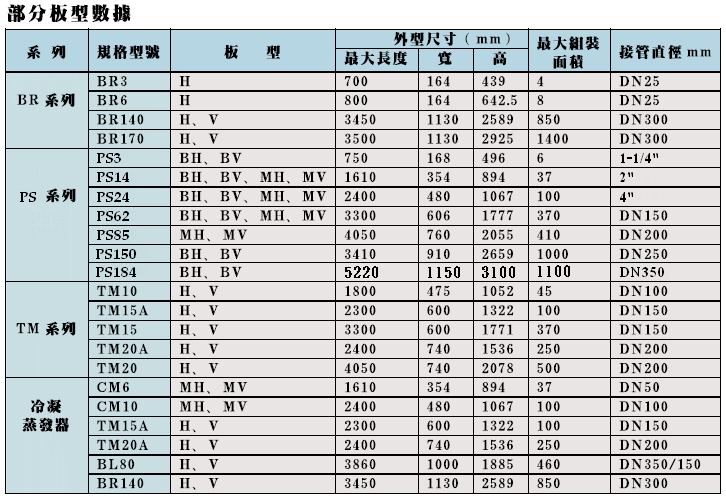

派斯特板式熱交換器有BR系列、PS系列、TM系列、冷凝器、蒸發器、全焊式等幾大系列百餘種板型。各種型號都有深波紋、淺波紋、大角度、小角度等,完全確保滿足不同用戶的需要,特殊製程可按用戶需要專門設計製造。
|
